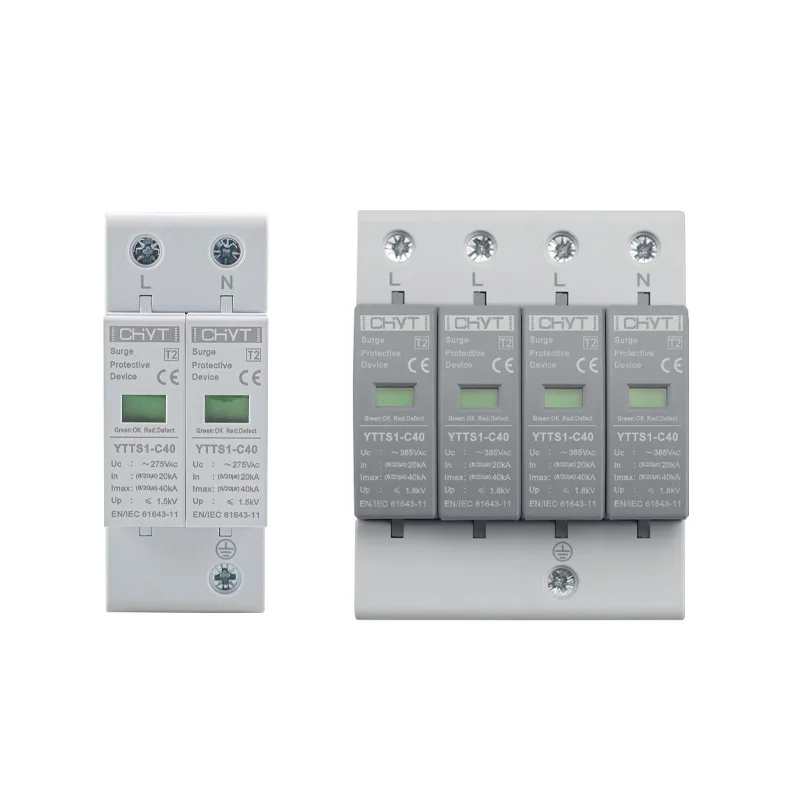

Antar du att en växelströmsöverspänningsskyddsanordning täcker hela din byggnad?

CHYTAC överspänningsskyddsanordningapplikationer visar varför en skyddspunkt kanske inte räcker för en flervåningsbyggnad.

En våg kommer inte artigt in i en byggnad genom en förutbestämd dörr. Blixtnedslag, nätomkoppling, motorstarter och -stopp, eller fel på det lokala elnätet kan leda till transient överspänning på olika punkter i en elektrisk installation. När en överspänning väl kommer in i en byggnad kan själva ledningarna bli en del av problemet och föra transienten mot känslig utrustning.

Det väcker en praktisk fråga för planering av elsystem: Kan en växelströmsöverspänningsskyddsanordning verkligen skydda en hel byggnad?

I en liten installation med korta kabeldrag och begränsad utrustning kan en strategiskt placerad enhet ge användbart skydd. I en större byggnad kan dock en enda skyddspunkt lämna nedströmskretsar exponerade.

Varför en skyddspunkt kanske inte räcker

Överspänningsskydd fungerar genom att avleda överdriven transientspänning bort från utrustningen och mot jordningssystemet. Ju närmare skyddsanordningen är den utrustning som skyddas, desto lättare är det att kontrollera spänningen som når den utrustningen.

Detta blir mer komplicerat när en byggnad blir större.

Tänk på en kommersiell byggnad i tre våningar. Huvudfördelningscentralen kan vara placerad på bottenvåningen, medan datorer, VVS-regulatorer, belysningssystem, kommunikationsutrustning och andra elektroniska belastningar är fördelade på flera våningar. En överspänningsskyddsanordning installerad endast på den inkommande huvudpanelen kan inte automatiskt eliminera varje transient i hela det elektriska nätverket.

Kabellängden har betydelse eftersom spänning fortfarande kan utvecklas längs ledare under en snabb transient. En anordning som fungerar bra vid serviceingången kan därför behöva stöd från ytterligare skyddspunkter längre nedströms.

Detta är en anledning till att överspänningsskydd bättre förstås som ett system snarare än en enskild komponent.

Där transient överspänning kan färdas

Inte varje våg har samma ursprung eller väg. En direkt blixthändelse är bara en möjlighet. Vardagliga elektriska omkopplingar kan också skapa övergående förhållanden.

Vanliga källor inkluderar:

En transient kan flytta från huvuddistributionssystemet till grenkretsar. Om känslig utrustning är placerad en bit från den primära skyddspunkten kan ytterligare skydd vara lämpligt.

Följande förenklade vy hjälper till att förklara skillnaden:

Det exakta arrangemanget beror på den elektriska designen, jordningssystemet, utrustningens känslighet och tillämpliga installationskrav.

Avståndet mellan panelerna spelar roll

En av de enklaste detaljerna att förbise är det fysiska avståndet mellan skyddsanordningar och laster.

Föreställ dig en stor byggnad med elcentralen i en sektion och ett automationsstyrskåp i en annan. Även om båda är anslutna till samma elsystem är de inte elektriskt identiska under en mycket snabb transient.

Längre ledare introducerar impedans. Under en överspänningshändelse kan detta bidra till en spänningsskillnad mellan den punkt där skyddet är installerat och den punkt där utrustningen är ansluten.

Detta betyder inte att varje uttag kräver sin egen skyddsanordning. I stället bör skyddsstrategin följa strukturen i det elektriska distributionssystemet.

För inköps- och ingenjörsteam är detta en viktig distinktion. Frågan bör inte bara vara: "Hur många överspänningsskydd krävs?" En bättre fråga är: "Var finns punkterna där transientenergi kan komma in, färdas och nå känsliga belastningar?"

Koordinering är viktigare än att bara lägga till enheter

Att installera flera överspänningsskydd skapar inte automatiskt ett bättre system.

Enheter som installeras på olika distributionsnivåer måste fungera tillsammans. Deras egenskaper, urladdningsförmåga, spänningsskyddsnivå och installationsarrangemang bör betraktas som en del av det kompletta elektriska systemet.

Dålig samordning kan minska effektiviteten i det övergripande arrangemanget. Omvänt kan lämpligt placerade skyddssteg dela upp uppgiften mellan huvuddistributionspunkten och nedströmskretsar.

Ett vanligt tillvägagångssätt är att fastställa olika skyddsnivåer:

Primärt skydd

Den inkommande eltjänsten är den första viktiga punkten att överväga. Skyddet här adresserar betydande transientenergi som kommer in från det externa kraftnätet.

Sekundärt distributionsskydd

Om en byggnad har separata fördelningspaneler kan ytterligare skydd övervägas. Detta är särskilt relevant när kabeldragningarna är relativt långa eller när nedströmskretsar innehåller känslig elektrisk utrustning.

Lokalt utrustningsskydd

Mycket känsliga system kan kräva skydd närmare själva utrustningen. Exempel kan vara elektroniska styrsystem, kommunikationsutrustning, övervakningsanordningar och annan utrustning som kan påverkas av transient överspänning.

Målet är inte att placera skydd överallt. Det är för att förhindra en våg från att hitta en oskyddad väg till utrustning som betyder något.

Vad bör kontrolleras innan du väljer enÖverspänningsskyddsanordning för växelström?

Byggnaden i sig ger många av de ledtrådar som behövs för skyddsplanering.

En användbar granskning bör inkludera det elektriska systemets konfiguration, nominell spänning, jordarrangemang, förväntad överspänningsmiljö, distributionsstruktur och typer av anslutna belastningar.

Det är också värt att identifiera om kretsar sträcker sig utomhus eller ansluter till utrustning som finns i utsatta områden. Sådana kopplingar kan förändra riskprofilen avsevärt.

Nyckelfrågor inkluderar:

Dessa kontroller är i allmänhet mer användbara än att välja en enhet som endast baseras på nominell spänning eller fysiskt utseende.

Hur är det med byggnader med solenergisystem?

Situationen blir mer intressant när solcellsutrustning ansluts till byggnaden.

Solcellsinstallationer kan introducera ytterligare elektriska vägar mellan utomhusutrustning och inomhusdistributionssystem. PV-matriser, växelriktare, DC-ledningar och AC-utgångskretsar kan alla bli en del av den övergripande skyddsdiskussionen.

Detta är särskilt viktigt för byggnader med solcellsinstallationer på taket eftersom PV-utrustningen är fysiskt närmare utomhusexponering medan den genererade kraften i slutändan ansluter till byggnadens elektriska infrastruktur.

Överspänningsskydd på växelströmssidan måste därför övervägas tillsammans med det bredare PV-skyddsarrangemanget. DC-brytare, DC-isolatorbrytare, DC-överspänningsskyddsanordningar och andra fotovoltaiska skyddskomponenter adresserar olika delar av systemet och bör inte behandlas som utbytbara.

För en byggnad som är utrustad med solenergi kan endast en granskning av AC-huvudpanelen ge en ofullständig bild.

Antagandet "En enhet för allt".

Attraktionen hos en enda enhet är förståelig. Det verkar enklare, tar mindre plats och kan minska antalet komponenter som behöver koordineras.

Men elektrisk enkelhet på pappret är inte alltid lika med tillräckligt skydd i fält.

En kompakt byggnad med en kort och okomplicerad distributionsväg kan ha mycket olika krav från en fabrik, kontorskomplex, lager eller flervåningsanläggning med flera fördelningscentraler.

Den rätta frågan är därför inte om en anordning kan skydda en byggnad under idealiska förhållanden. Den mer användbara frågan är om installationen ger tillräckligt skydd på de platser där transient energi realistiskt kan uppstå.

Denna perspektivändring kan förhindra att en i övrigt rimlig skyddsplan blir alltför beroende av en skyddspunkt.

Installation spelar fortfarande roll

Även en korrekt vald överspänningsskyddskomponent kan fungera dåligt om installationen inte sköts korrekt.

Anslutningsledare bör hållas korta och ordnas enligt gällande installationskrav. Jordning och bindning är lika viktiga eftersom överspänningsström kräver en kontrollerad väg bort från skyddad utrustning.

Enheten måste också installeras på en plats som är lämplig för dess elektriska funktion och koordineras med uppströms överströmsskydd där så krävs.

Dessa detaljer är lätta att förbise vid komponentval eftersom de inte visas på en produktetikett. Ändå kan de ha en direkt effekt på verkliga skyddsprestanda.

Av denna anledning bör specifikationerna granskas tillsammans med den elektriska designen i stället för att behandla överspänningsskyddet som ett isolerat tillbehör.

Ett praktiskt sätt att se över byggnadsskyddet

För inköpsteam och elplanerare kan en enkel granskning i tre steg göra processen tydligare.

Kartlägg först kraftfördelningen. Identifiera inkommande leverans, huvudpaneler, underpaneler och större utrustning.

För det andra, identifiera exponeringspunkter. Leta efter utomhusanslutningar, långa kabeldragningar, blixtnedslag och utrustning med begränsad tolerans för transientspänning.

För det tredje, utvärdera skyddssamordningen. Bestäm om skyddet vid serviceingången är tillräckligt eller om ytterligare etapper behövs nedströms.

Detta tillvägagångssätt gör det också lättare att jämföra olika specifikationer utan att enbart fokusera på pris eller en enskild elektrisk parameter.

Sista takeaway

En byggnad har inte nödvändigtvis en enda "överspänningsingångspunkt". Transient överspänning kan röra sig genom olika delar av en elektrisk installation, och skyddets effektivitet beror på placering, ledningar, jordning, utrustningens känslighet och koordination.

För ett litet och enkelt elsystem kan en strategiskt installerad skyddsanordning vara tillräcklig. Större eller mer komplexa installationer kräver ofta ett skiktat tillvägagångssätt där skyddet placeras efter elnätets struktur och risk.

När man granskar enAC överspänningsskyddsanordning, den viktigaste frågan är därför inte bara hur kraftfull enheten är, utan var den är installerad och vilken del av det elektriska systemet den förväntas skydda. För solcellsanläggningar bör denna bedömning även omfatta förhållandet mellan AC- och DC-skydd.

Med sitt produktsortiment som täcker AC- och DC-skyddskomponenter, inklusive AC-överspänningsskyddsanordningar, DC-strömbrytare, DC-överspänningsskyddsanordningar, DC-isolatorbrytare, DC-säkringar och solcellskombinationsboxar, tillhandahåller Zhejiang Dabo Electric Co., Ltd. (CHYT) en användbar produktkontext för att överväga skydd som en del av det kompletta solcells- och elektriska distributionssystemet.
