Kabeldragningsmetoder för 1P/2P/3P/4P DC-brytare i UPS-strömförsörjningssystem

I konfigurationen av UPS-strömförsörjningssystem utför likströmsbrytare de dubbla funktionerna isolering och överströmsskydd för batterikretsar. Olika typer av UPS-strömförsörjning motsvarar olika batterispänningar och -strömmar, vilket kräver anpassning av likströmsbrytare med olika polantal. Den här artikeln kommer att beskriva de olika ledningsmetoderna för 1P/2P/3P/4P DC-brytare som används i UPS-system.

1. Strömbrytare har standardparametrar inklusive märkspänning och märkström (för 1P-typer). När dessa parametrar inte uppfyller batteriets spännings- och strömkrav, kan driftspänningen och strömmen ökas genom att lägga till antalet strömbrytarpoler och anta serieparallella anslutningskonfigurationer. Specifikt, seriekoppling ökar spänningen medan parallellkoppling ökar strömmen.Här tar vi en märkspänning på 250V som exempel.

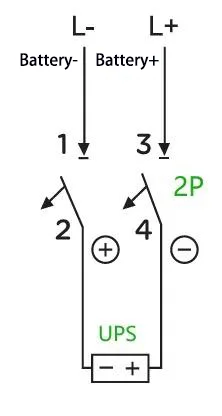

A:Till exempel: För en UPS med en kapacitet på 40 kVA och en nominell batteristräng på 32 celler (utjämningsladdningsspänning: 14 V × 32 = 448 V; det finns även batterier med en flytladdningsspänning på endast 13,6 V, som används här endast i illustrationssyfte), beräknas den maximala driftströmmen till 11,0 kVA × 40 % V ÷ 90 % V÷. ÷ 32 = 139 A (förutsatt en effektfaktor på 1,0, en verkningsgrad på 90 % och en UPS-inställd avstängningsspänning på 10 V per cell). I detta fall räcker det med en 2P 500 V 200 A brytare. Ledningsmetoden är som följer:

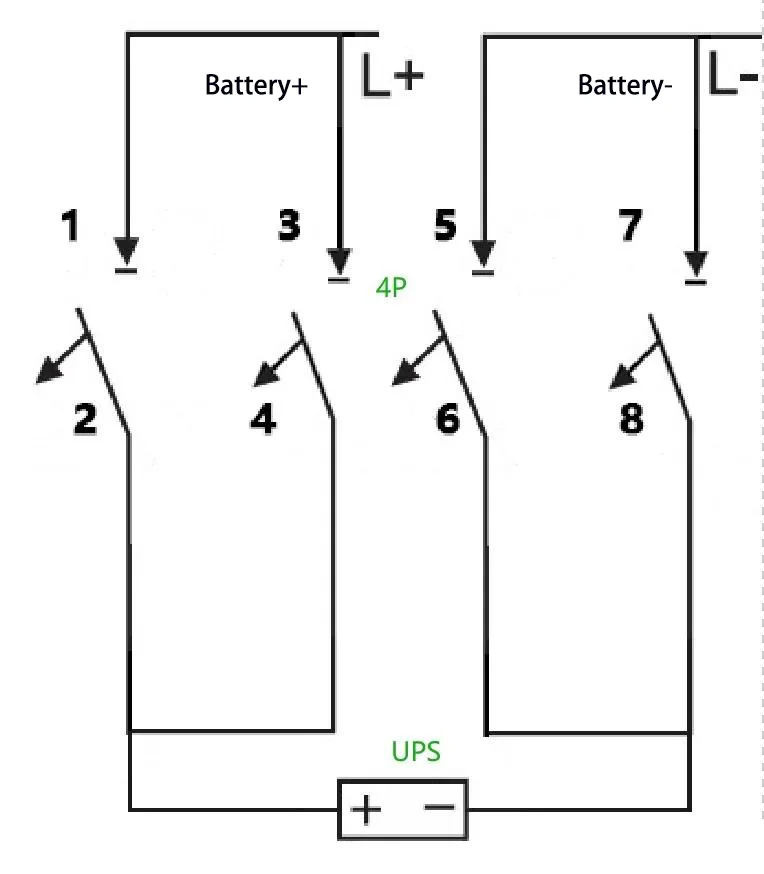

B:Vad händer om en 2P 500 V 100 A brytare används istället? Detta krav kan uppfyllas med en 4P-strömbrytare - närmare bestämt genom att parallellkoppla två uppsättningar 2P-brytare för att förbättra strömförande kapacitet. Ledningsmetoden är som följer:

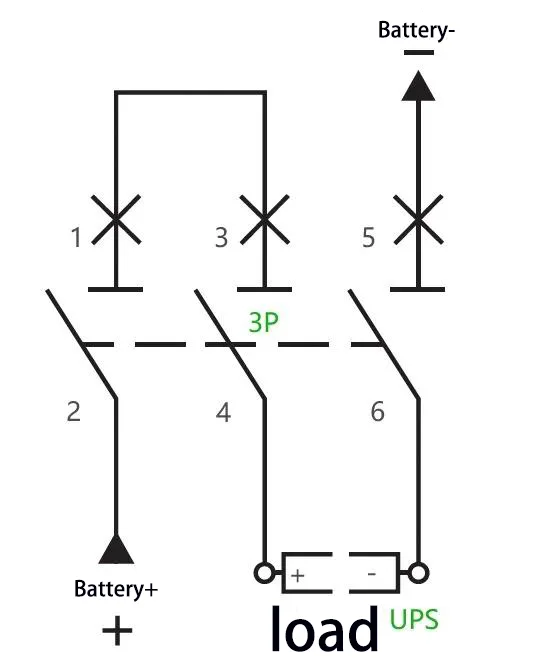

C:Till exempel: För en UPS med en kapacitet på 40 kVA och en nominell batteristräng på 40 celler (utjämnande laddningsspänning: 14 V × 40 = 560 V), beräknas den maximala driftströmmen som 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 40 = 3P 5 V krets kan vara 5 A0 = 111 A brytning. antagen, med två av dess poler kopplade i serie. Ledningsmetoden är som följer:

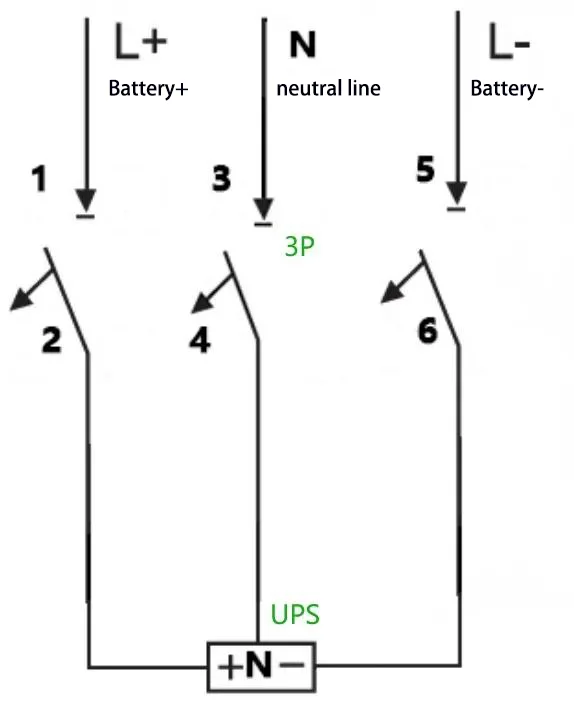

D:Till exempel: För en UPS med en kapacitet på 40 kVA, en nominell batteristräng på 32 celler och neutral trådanslutning (utjämningsladdningsspänning: 14 V × 32 = 448 V, d.v.s. ±224 V), beräknas den maximala driftsströmmen som 40 kVA × 1,0 V ÷ 90% ÷ 90% ÷ 32 A. 3P 500 V 200 A strömbrytare kan användas, och kopplingsmetoden är som följer:

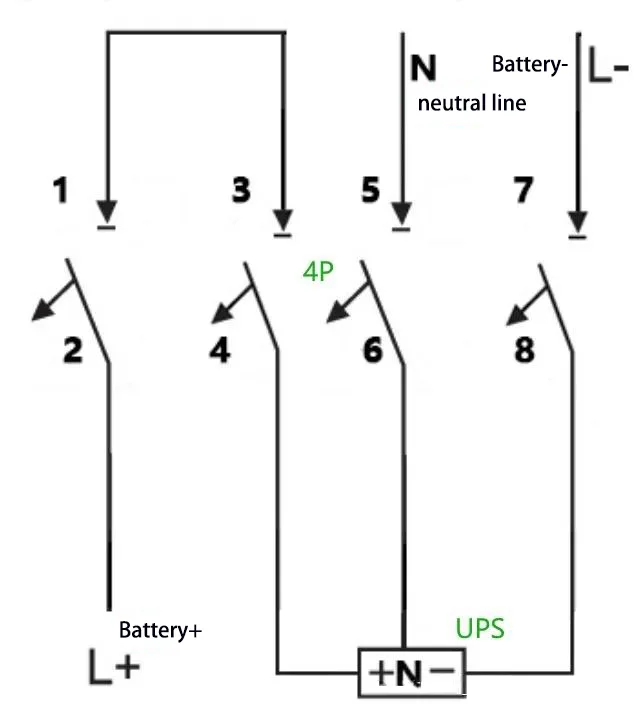

E:Till exempel: För en UPS med en kapacitet på 40 kVA, en nominell batteristräng på 40 celler och en neutral ledningsanslutning (utjämningsspänning: 14 V × 40 = 560 V, dvs. ±280 V), beräknas den maximala driftsströmmen som 40 kVA × 1,0 ÷ 1,0 V A ÷ 10 % ÷ 10 % ÷ 10 % . 4P 750 V 150 A brytare kan användas, med två av dess poler kopplade i serie. Ledningsmetoden är som följer:
