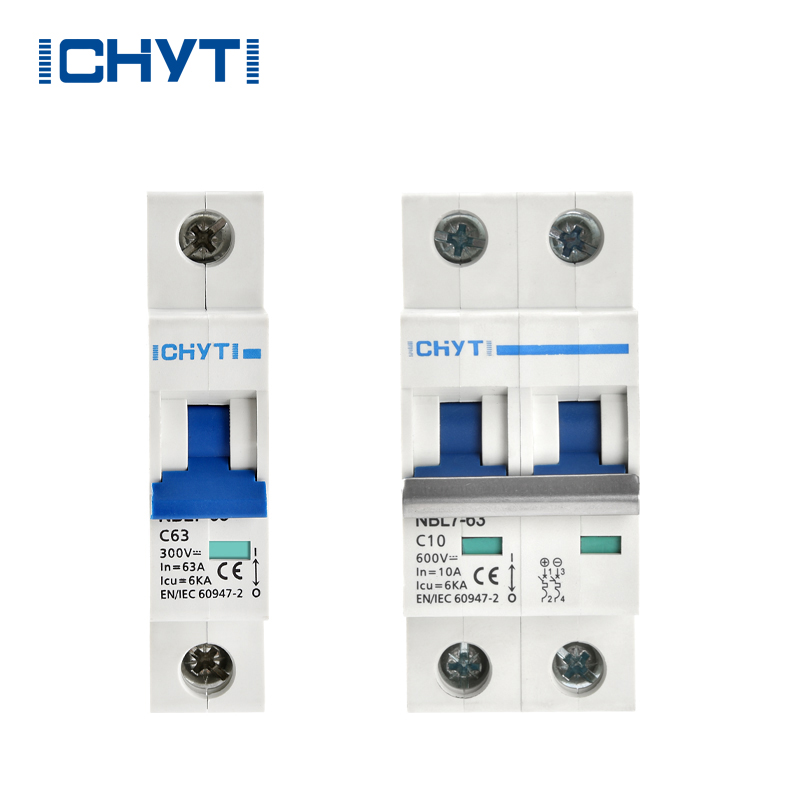

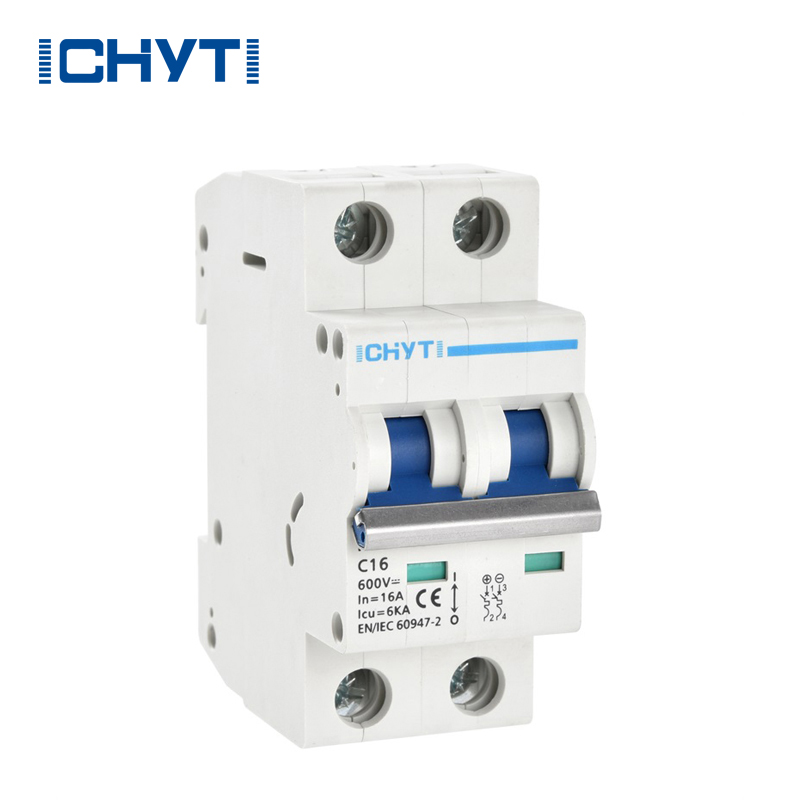

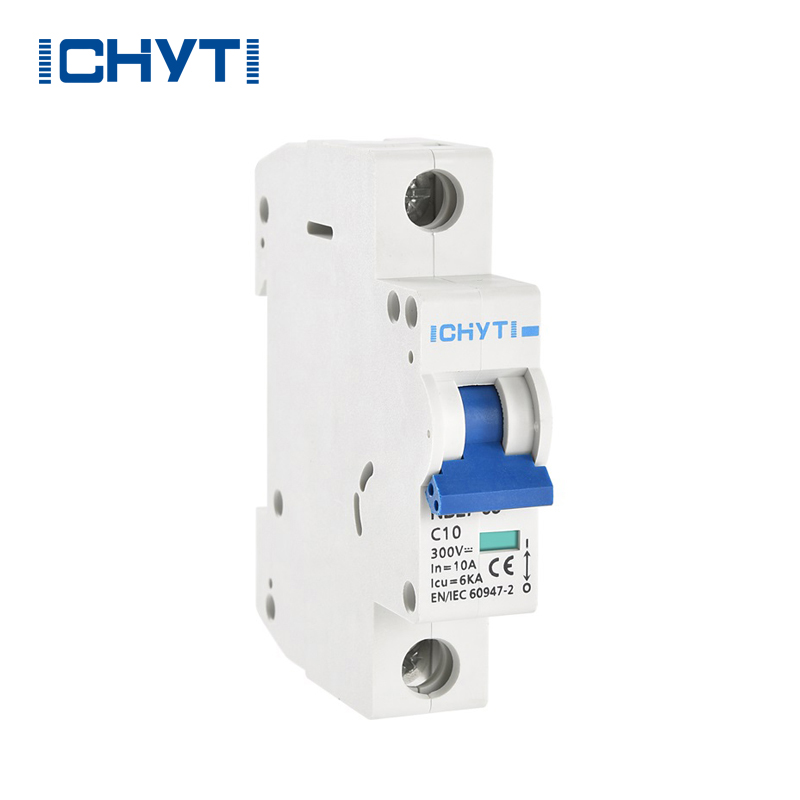

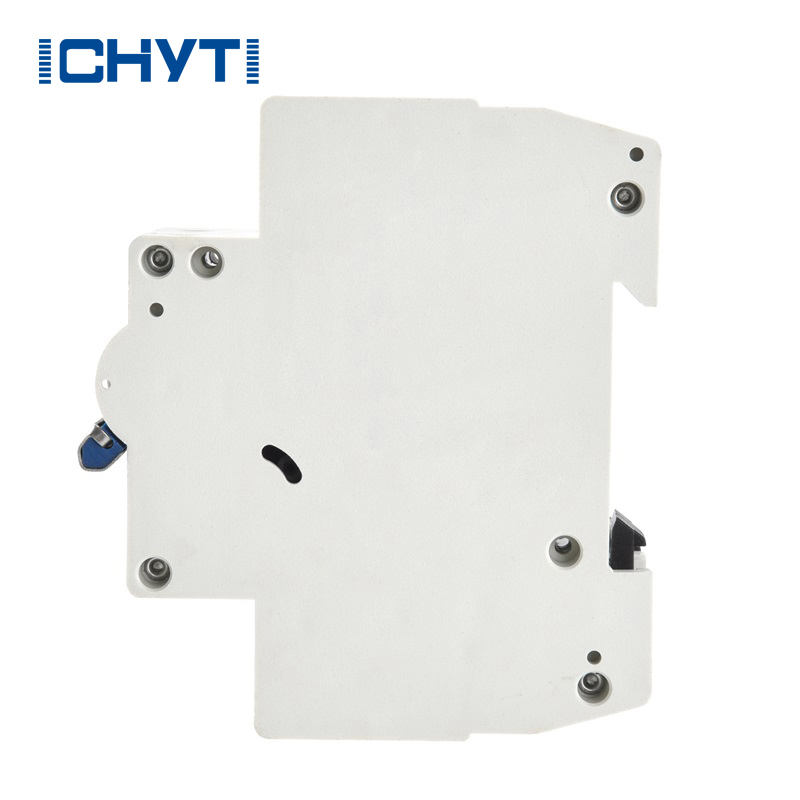

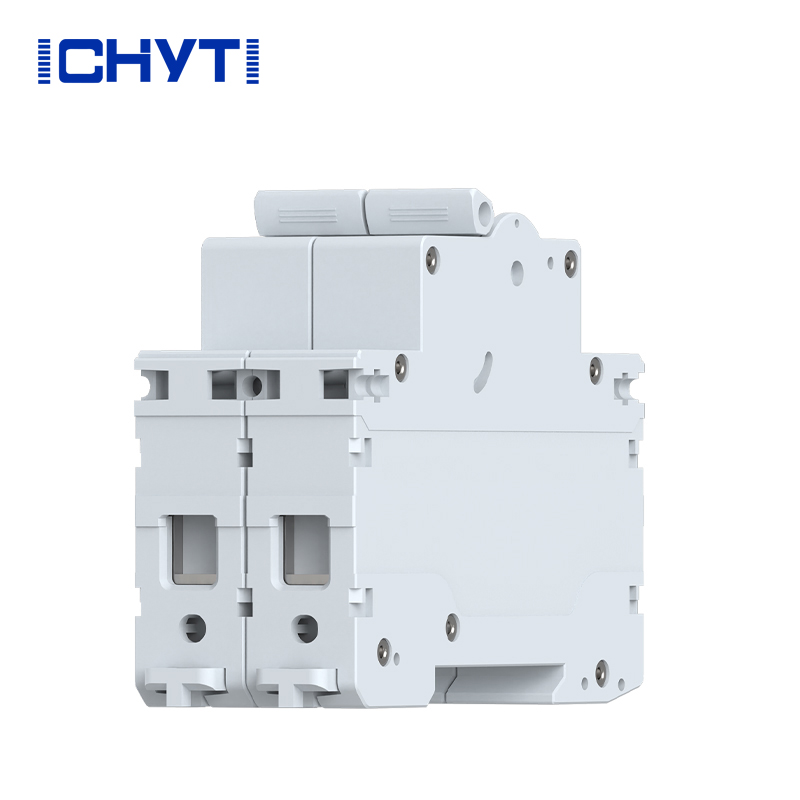

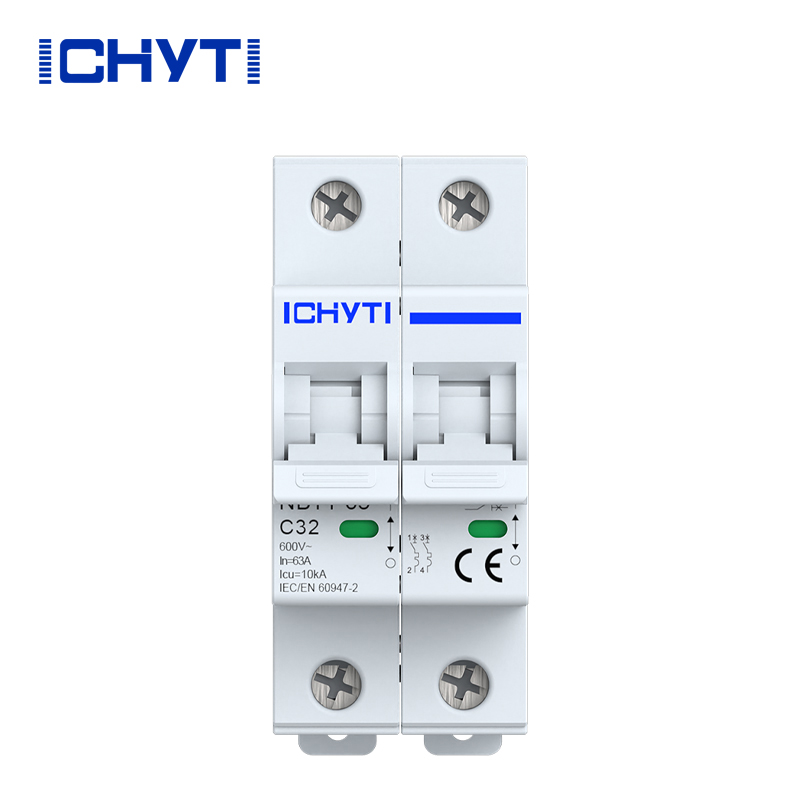

DC effektbrytare för solpaneler

ICHYTI är en storskalig likströmsbrytare för solpaneler tillverkare och leverantör i Kina. Vi har varit specialiserade på solenergikomponenter i många år. Våra produkter har en bra prisfördel och täcker de flesta av de europeiska marknaderna. Vi ser fram emot att bli din långsiktiga partner i Kina.

Skicka förfrågan PDF-nedladdning

Produktbeskrivning

Den kinesiska tillverkaren ICHYTI likströmsbrytare för solpaneler består av komponenter som hölje, manövermekanism, termiskt överbelastningsskydd, elektromagnetisk utlösning, kontaktsystem och ljusbågssystem. Dess unika designstruktur kan ge överbelastnings- och kortslutningsskyddsfunktioner. Dessutom förbättrar tillägget av ett starkt permanent magnetbågssystem produktens kortslutningsförmåga ytterligare och når en nivå på 6KA.

ICHYTI likströmsbrytare för solpaneler Parameter (specifikation)

Produktmodell		NBL7-63
Pol		1P	2P	4P
Ramström		63A
Märkström	I	6, 10, 16, 20, 25, 32, 40, 5		0, 63 A
Nominell arbetsspänning	Ue(DC)	300V	500/600/1000V	1000V
Nominell isolationsspänning	Ui	1200V
Nominell impulsmotståndsspänning	Uimp	6kV
Brytkapacitet	leu	6KA
Snubblande Karakteristisk		C
Utlösningstyp		Termisk magnetisk
Elektriskt liv	Faktisk	500 cykler (63A ram)
	Standard	300 cykler
Mekaniskt liv	Faktisk	10 000 cykler (63A ram)
	Standard	9700 cykler
Överspänningskategori		III
Föroreningsgrad		3
Inträngningsskydd		IP40 Kabelport IP20
Motstånd mot fukt och värme		Klass 2
Terminalkapacitet		2,5 x 35 mm2
Fästmoment för terminaler		2,0â3,5Nm
Omgivningstemperatur		-30â~+70°C
Förvaringstemperatur		-40â~+85â
Installationsmetod		DÅN
Standard		IEC60947-2

ICHYTI likströmsbrytare för solpaneler Funktion

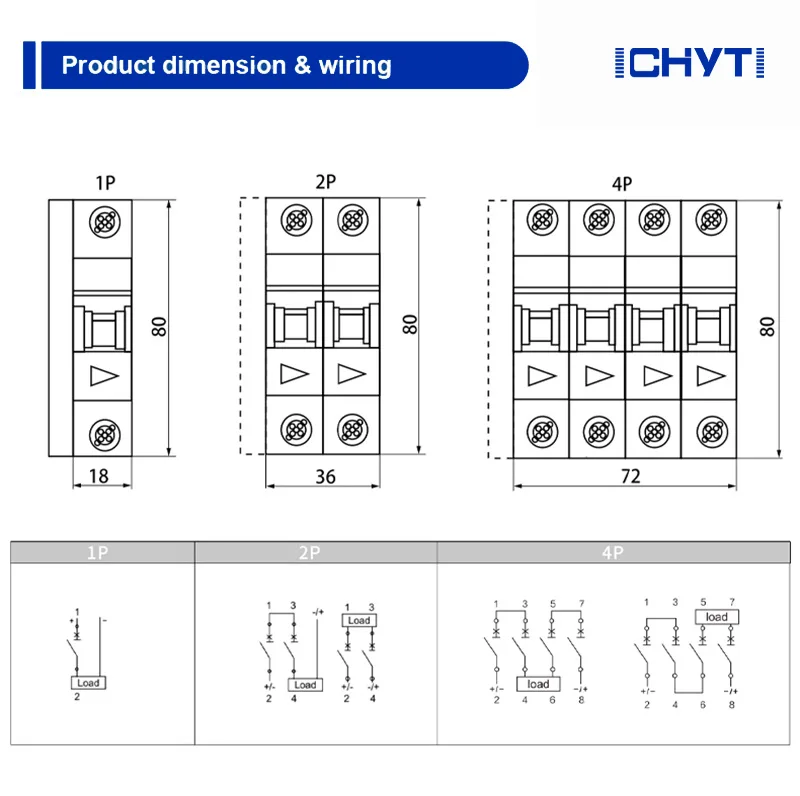

◉ Vid ledningar är det nödvändigt att vara uppmärksam på strömförsörjningens positiva och negativa poler. Strömförsörjningen måste komma in från toppen och komma ut från botten, på grund av designegenskaperna hos strömförsörjningsintaget;

◉ Enkel installation, vilket kan spara kablar;

◉ Den kan användas för att skydda resistiva och induktiva belastningar med låg startström, med en skyddseffektivitet på 5-10In;

◉ Lämplig för familjer, kontor, bygg- och industriområden.

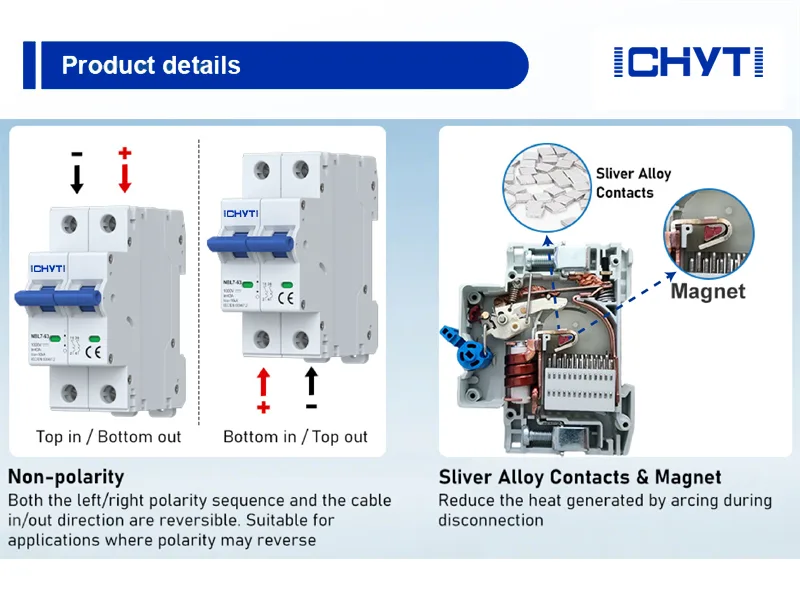

ICHYTI likströmsbrytare för solpaneler Detaljer

◉ Visuell röd och grön indikering: Växlingsstatus, tydlig med en blick.

◉ Dubbelt förtjockat handtag: Samtidigt kan det öka fylligheten och driftskomforten.

◉ PC flamskyddsmaterial: PC flamskyddande skal, med hög temperaturbeständighet, ingen deformation, vackert och smidigt utseende, inte lätt att bära, bra anti-aging prestanda.

◉ Toppkylningsdesign: Effektiv värmeavledning, minska felet som orsakas av överhettning av strömbrytaren.
