40 Amp manuell överföringsbrytare

ICHYTI är en leverantör och tillverkare i Kina som specialiserat sig på att producera högkvalitativ 40 amp manuell överföringsbrytare. Med lång erfarenhet i branschen strävar vi efter att etablera en långsiktig affärsrelation med våra kunder. ICHYTI erbjuder utmärkta OEM-tjänster och har över 12 års erfarenhet inom solsystemområdet. Dessutom har vi förmågan till oberoende forskning och utveckling, vilket säkerställer att vi tillhandahåller innovativa och förstklassiga produkter.

Skicka förfrågan PDF-nedladdning

Produktbeskrivning

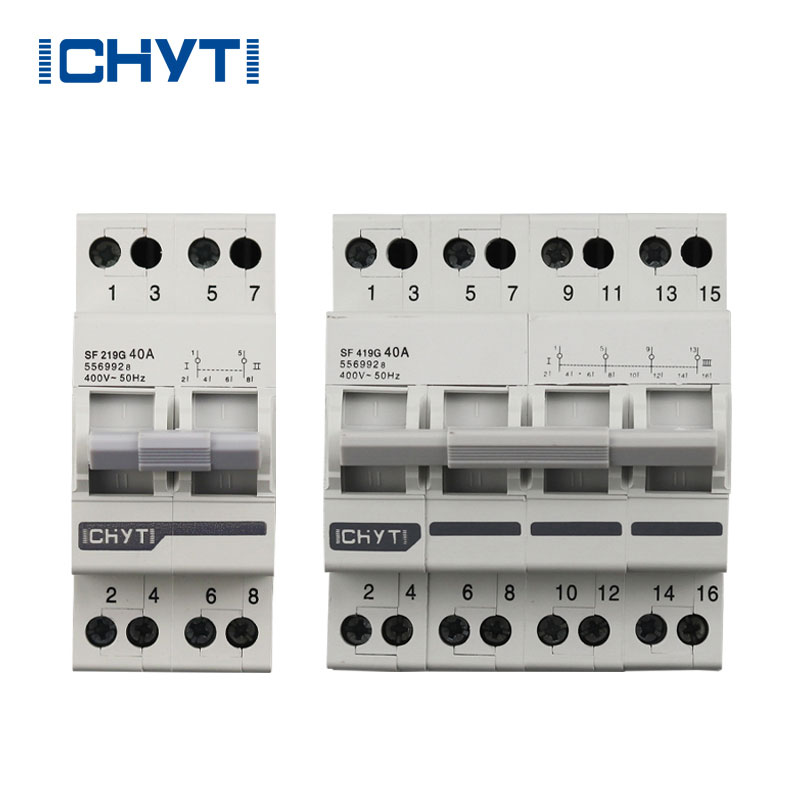

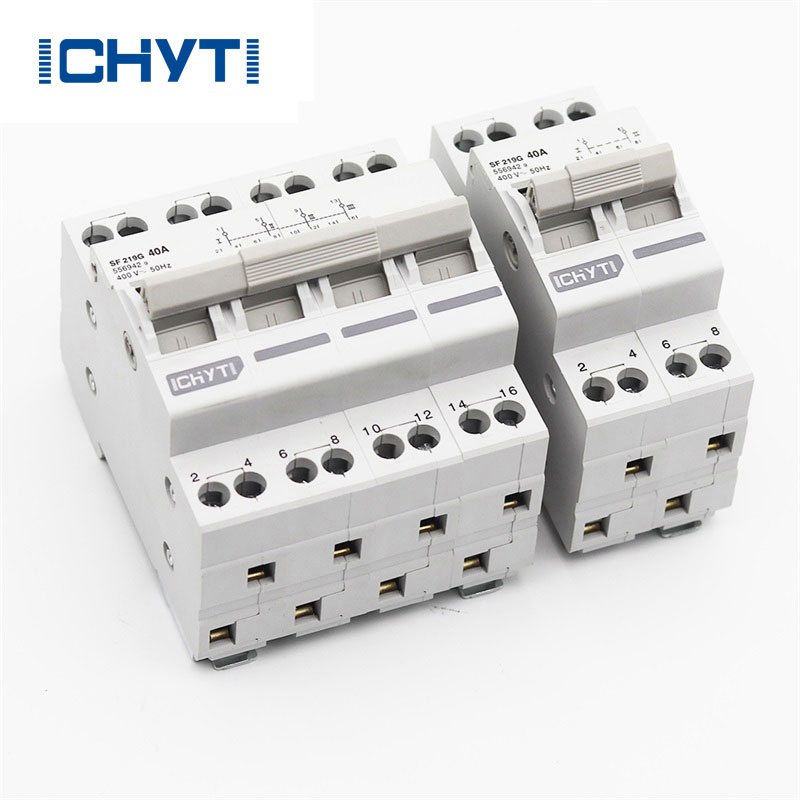

China ICHYTI Customized 40 amp manuell överföringsomkopplare Free Sample har fyra funktioner, nämligen switchkonvertering och isolering, och kan flexibelt växla mellan två belastningar. Den installeras med DIN standardskenor 35×75 installation, skalet är tillverkat av PA66 formsprutning, med hög flamskyddande prestanda. Det kan vara en idealisk lösning för att slå på och av i industriell utrustning och kretsar. Märkströmmen för en manuell överföringsbrytare på 40 A är 40A/63A, vilket gör installation och kabeldragning på styrskenan bekväm och säker.

ICHYTI 40 amp manuell överföringsbrytare Parameter (specifikation)

Produktmodell	SF 219G
Pol	2P	4P
Märkström (A)	40, 63	40, 63
Märkspänning (V)	230/400	230/400
Kontaktformulär	1-0-2
Arbetstemperatur	-5â -+40â
Bifogad klass	IP20
Installation	Rälsinstallation
Frekvens	50/60Hz
æ¥metriskt Liv	Inte mindre än 1 500 gånger
Mekaniskt liv	Inte mindre än 8500 gånger

ICHYTI 40 amp manuell överföringsbrytare Bruksanvisning

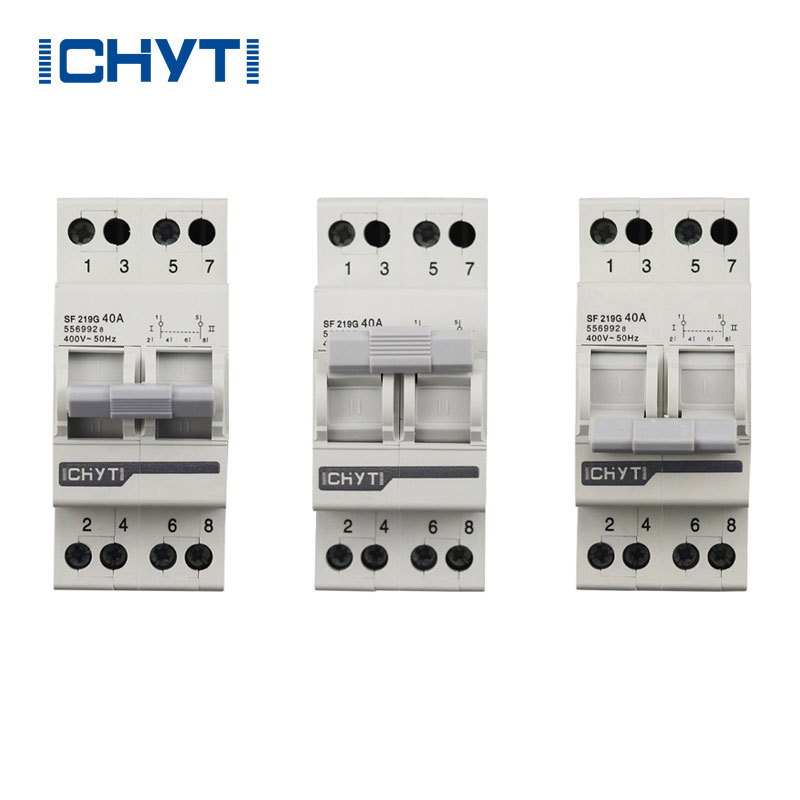

2P MTS:

◉ När handtaget träffar I-läget: 1 och 2 är anslutna, 5 och 6 är anslutna.

◉ När handtaget träffar II-läget: 1 och 4 är anslutna, 5 och 8 är anslutna.

◉ När handtaget är i mittläget: båda grupperna kopplas bort.

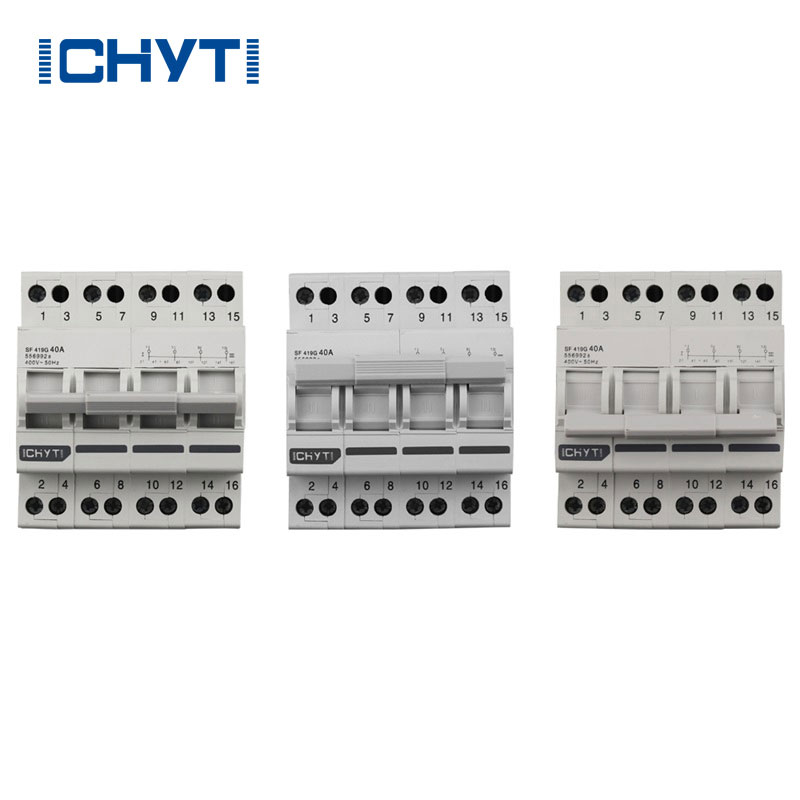

4P MTS:

◉ När handtaget träffar I-läget: 1 och 2 är anslutna, 5 och 6 är anslutna, 9 och 10 är anslutna, 13 och 14 är anslutna.

◉ När handtaget träffar II-läget: 1 och 4 är anslutna, 5 och 8 är anslutna, 9 och 12 är anslutna, 13 och 16 är anslutna.

◉ När handtaget är i mittläget: båda grupperna kopplas bort.

◉ Placeringen av de inkommande och utgående ledningarna kan justeras efter faktiska behov (den övre och nedre utmatningen krävs inte nödvändigtvis, när den används för dubbel strömbrytning måste den nedre in och övre ut användas.)
